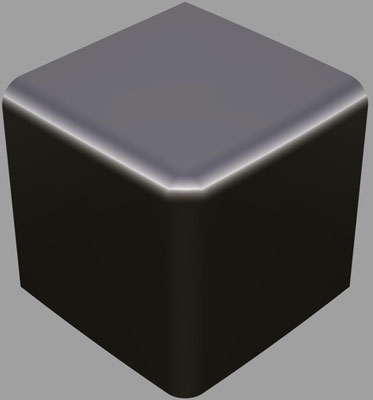

Class B Flächen
Man kann den Übergang der Flächen deutlich sehen.
Diese Verrundung entsteht bei einem üblichen CAD Programm

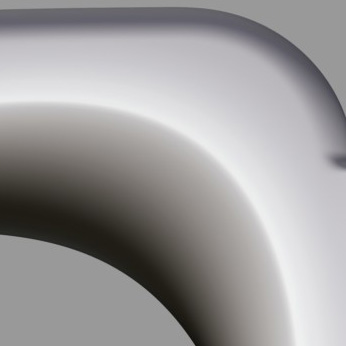

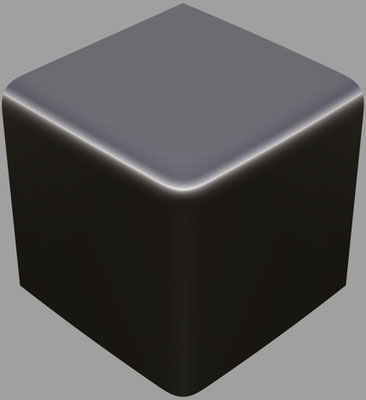

Class A Flächen
fließender Übergang zwischen den Flächen. Man erkennt keinen Anfang und Ende der Flächen
Verrundet mit Alias Oberflächen Programm
Nachstehend ein paar Beispiele.
Es handelt sich hierbei um bereits bestehende Produkte, welche von meiner Seite wie folgt korrigiert wurden:
Bei diesen Produkten handelt es sich um Modelle die konstruiert wurden. Nach meiner Optimierung wurden extra nochmal neue Werkzeuge gebaut.
Deutlich zu erkennen, der Unterschied zwischen Konstruktion und modellieren.

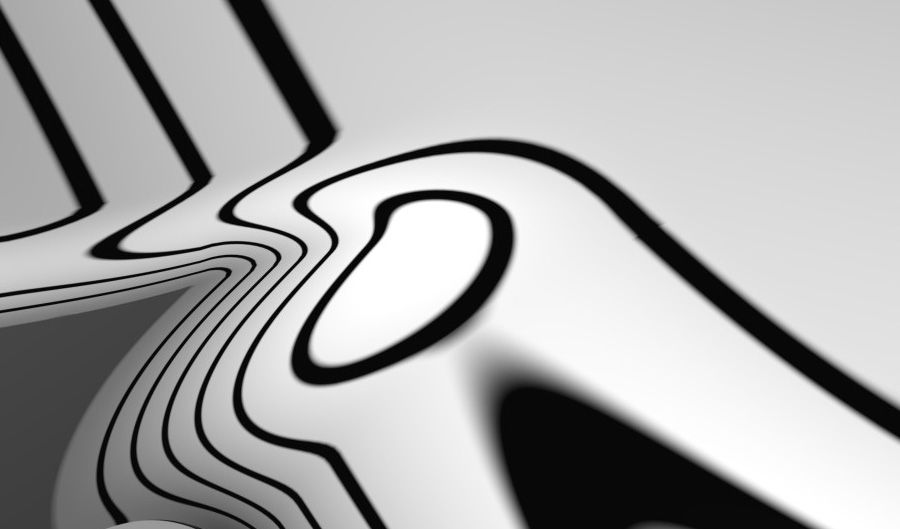

Die Highlights können oft mit normalen Konstruktionsprogrammen gar nicht professionell dargestellt werden. Leider sieht man dann das Ergebnis erst, wenn die Form gebaut wurde.

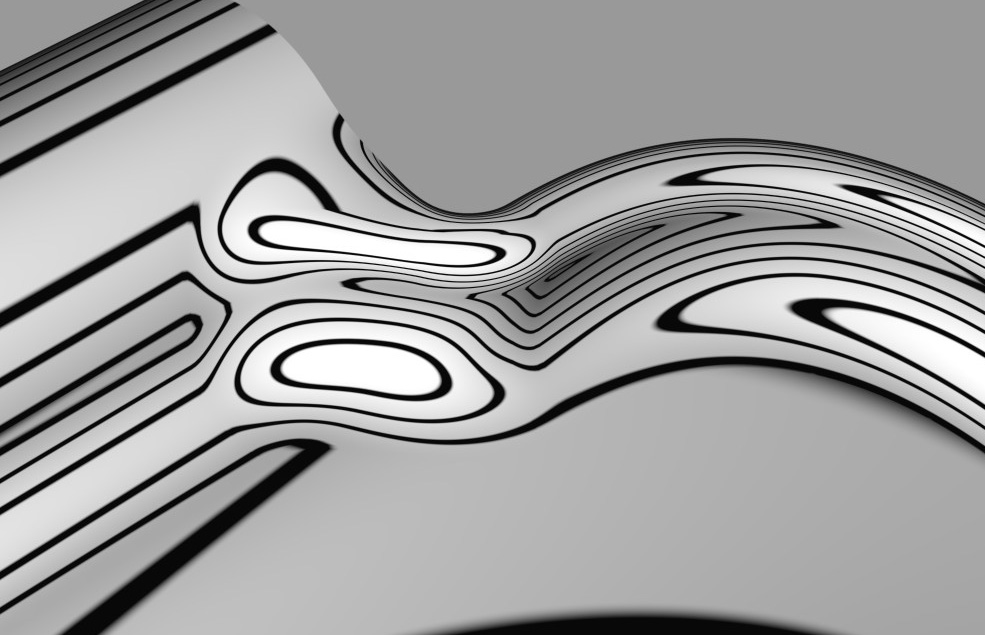

Auch hier sieht man deutlich wie man die Highlights korrigieren kann, bevor es zu spät ist und die Form schon gefräst ist.
Nicht jeder erkennt was falsch ist aber jeder kennt dass es falsch ist

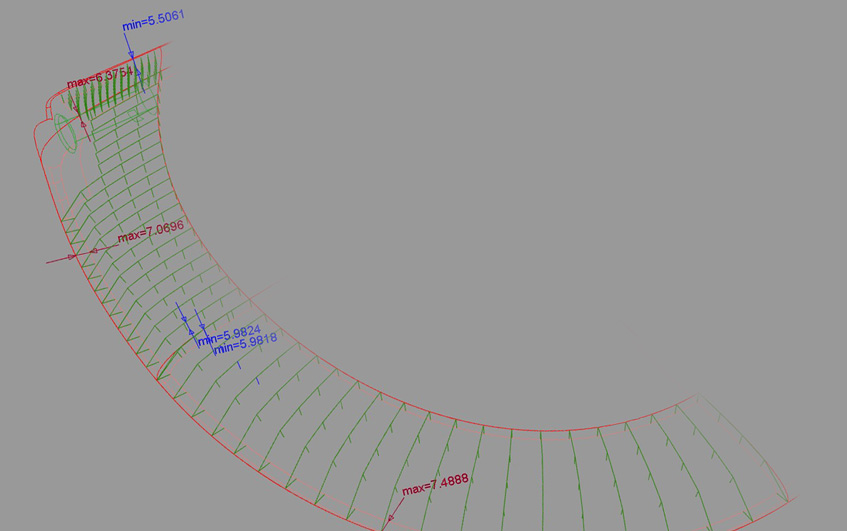

Wandstärken gut vs. schlecht
Ungleiche Wandstärken verlängern den Herstellprozess unnötig.
Hier wurde die Wandstärke nicht konstruiert sondern modelliert. Leider hatte der Modelleur wenig Erfahrung im Bereich Kunststoffformgebung, daher musste ich die Wandstärken hinterher korrigieren.

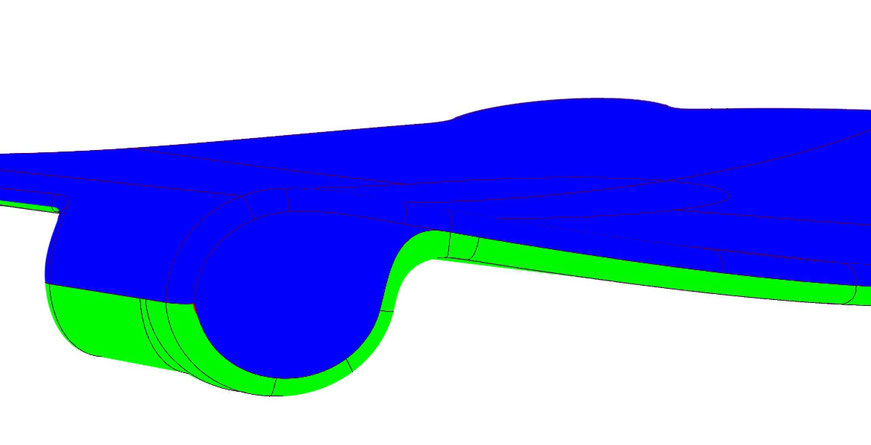

Werkzeugtrennung
Die Werkzeugtrennung entscheidet oftmals ob ein Werkzeug in der Herstellung kostengünstig ist, oder unnötig komplex wird. Daher achte ich von Anfang an schon auf eine vernünftige Trennung. Die Werkzeugtrennung entsteht in der Praxis erst, wenn das Bauteil fertig ist. Eine Änderung der Trennung hat oft eine komplette Neuerstellung des Bauteils zufolge. Siehe hier:
